FE103En
10cmフルレンジFE103として発売以来50年以上の歴史を持つ10cmフルレンジの代表。
特長
好評のESコーンに加え、新開発の軽量布エッジを採用。
ナチュラルで繊細な音質を実現しました。
FE-Enシリーズはフォステクスの伝統が活かされているフルレンジです。明るくクリアーなサウンドで、8cmから20cmまで豊富なラインナップが揃っています。
●ESコーンについて
ESコーンの原料となる植物は芭蕉の仲間に属する多年生植物です。
芭蕉類から取れる繊維は、細く、長くしなやかで物性の良好な物が得られます。この繊維の特長として、繊維に澱粉質を含み、この澱粉質が繊維同士の結着を強固にし、従来のパルプにあった繊維同士の擦れによる雑音(紙臭さ)が極めて少なくなる点があります。
しかしこの澱粉質によって、コーン紙の抄紙成型が難しく、コーン紙として利用することが出来ませんでした。この問題を日本の伝統的な和紙製造技術を応用し、コーン紙の開発に成功したものです。
ESコーンは繊維が細くしなやかで、繊維同士が良く絡み合い、繊維の断面形状が幅広で、アスペクト比が高いため、非常にロスの少ない振動板となり、情報量が飛躍的に増大しました。
仕様
主な仕様
インピーダンス | 8Ω |
---|---|
最低共振周波数 | 83Hz |
再生周波数帯域 | fo~22kHz |
出力音圧レベル | 89dB/W(1m) |
入力 | 15W(Mus.) |
mo | 2.55g |
Qo | 0.33 |
実効振動半径(a) | 4.0cm |
マグネット質量 | 193g |
総質量 | 0.58kg |
バッフル開口寸法 | Φ93mm |
標準エンクロージャー方式 | バスレフ型 |
標準エンクロージャー内容積 | 6ℓ |
推奨スピーカーボックス | BK103En |

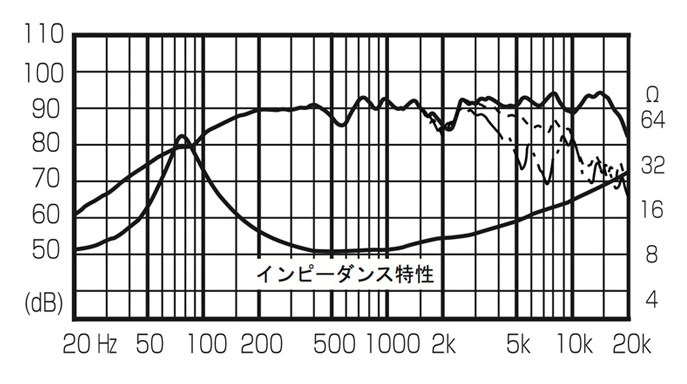

周波数特性

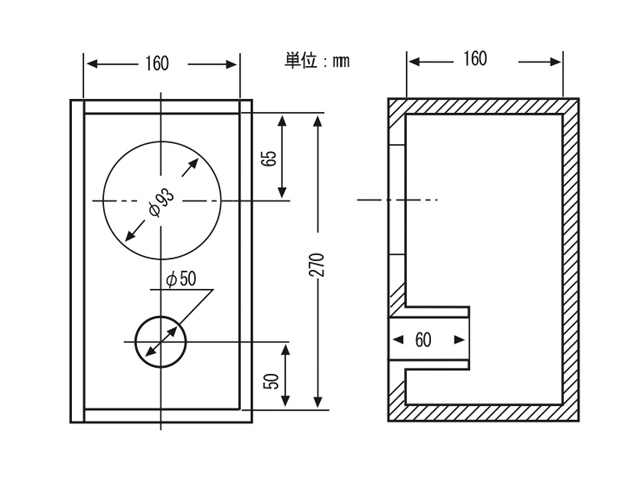

エンクロージャー寸法
外形寸法
外形寸法一覧表
型番 | A | B | C | D | E | F | G | バッフル取付穴 |
---|---|---|---|---|---|---|---|---|
FE83En | φ70 | φ83 | 45.3 | 4-4x 6長穴 | φ86 | Φ60 | 43.3 |
φ73 |
FE103En | φ92 | φ107 | 45.5 | 4-5x 6長穴 | φ115 | Φ80 |
43 |
φ93 |
FE126En | φ102.2 | φ117 | 61 | 4-φ 5穴 | φ126 | Φ100 |
58.4 |
φ104 |
FE166En | φ143.6 | φ166 | 75.7 | 4-φ 5穴 | φ174 | Φ110 |
72 |
φ146 |
FE206En | φ182 | φ208 | 87.9 | 4-φ 5穴 | φ220 | Φ145 |
84.4 |
φ185 |
FF85WK | φ71 | φ83 | 46.7 | 4-4x 6長穴 | φ86 | φ65 | 43.3 |
※図参照 |
FF105WK | φ92 | φ107 | 52.8 | 4-5x 6長穴 | φ115 | φ85 | 48.8 |
φ93 |
FF125WK | φ102.2 | φ117 | 61.3 | 4-φ 5穴 | φ126 | φ90 | 57.5 |
φ104 |
FF165WK | φ143.4 | φ166 | 76.6 | 4-φ 5穴 | φ174 | φ120 | 72 |
φ146 |
FF225WK | φ182 | φ208 | 91.7 | 4-φ 5穴 | φ220 | φ145 | 86.5 |
φ185 |
FE108EΣ | φ98 | φ128 | 65 | 8-φ 5穴 | φ115 | Φ90 |
56.5 |
φ100 |
FE168EΣ | φ146 | φ190 | 88 | 8-φ 6穴 | φ174 | Φ120 |
74.4 |
φ151 |
FE208EΣ | φ182 | φ230 | 107 | 8-φ 6穴 | φ213 | Φ156 |
93.5 |
φ185 |
FX120 | φ103 | φ123 | 62.5 | 4-φ 4.5穴 | φ126 | - |
54.5 |
φ104 |
F120A | φ103 | φ123 | 89 | 4-φ 4.5穴 | φ126 | - | 81 |
φ104 |
F200A | φ182 | φ194 | 123.7 | 4-φ 6穴 | φ198 | Φ120 |
117.2 |
φ183 |
単位:mm
※本製品は欧州RoHS指令に対応しております。
