Audio Interface

AR101L

オーディオレトリバー
オープンプライス
生産終了
AR101L

iPhoneへ装着時のイメージ

音声収録のクオリティと可能性を格段に向上させる。

マイク&マイクアンプ&ミキサー&モニターが小型軽量ボディに集約。

iPhone・iPadからPCや一眼レフカメラまで、幅広い機器で使用可能な小型軽量マイクロホンユニットAR101にビデオ用マイクとして使用時に便利なバッテリーケースを標準付属。バッテリーケースは電源供給だけでなく、iPhone5以降に付属しているLIGHTNING-USBケーブルでAR101と接続させることも可能。

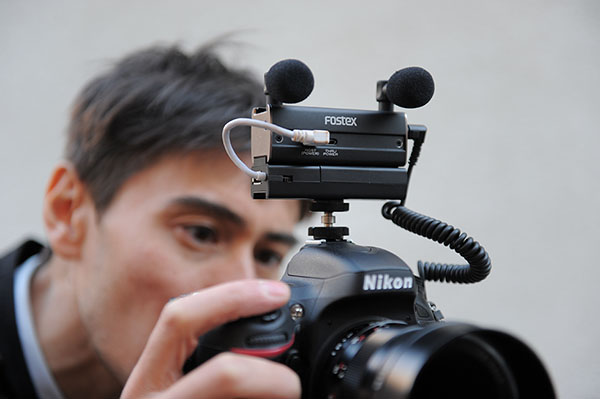

Photographer 太郎 ハンニバレ様にご採用頂きました。

アーティストのライブ映像や、ショートムービーを撮る際に使用しています。

多くの機材を持ち運ぶ僕にとって、機材は軽ければ軽い程良いのですが、
AR101はこんなに小型で持ち運びも簡単なのに、音がクリアでこもらない!
シチュエーションによってのマイクの調整には少し四苦八苦しましたが(僕があまり詳しくない事もありまして…)、
慣れるとばしっと撮りたい音を綺麗に残してくれるようになりました。
遠い音でも拾ってくれますし、音撮りには最高の相棒です。

使い勝手としては、バッテリーに付ける必要のないiPhoneがやはり楽ですね。
僕の場合はたいてい一眼レフに装着して使うのですが、電池の消耗が少し多いので、予備電池は準備しておきましょう。



太郎 ハンニバレ様のホームページ

url:http://www.anibaltaromichibata.com/

DSLR & AR101<br /> スタジオライブを収録してみました

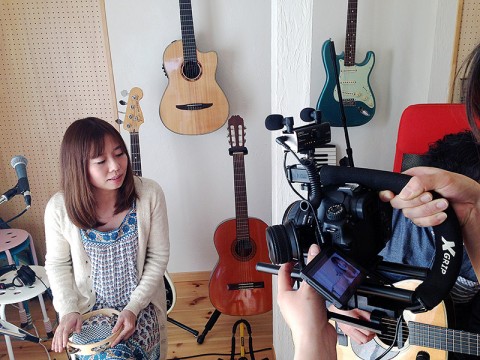

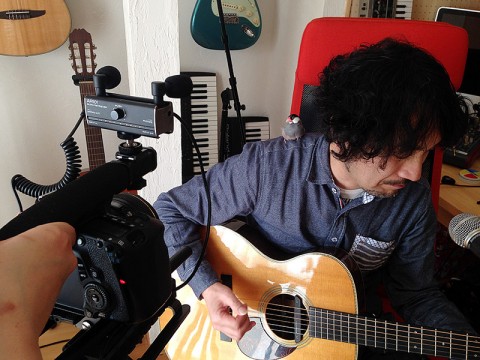

アーティスト nj さんのプライベートスタジオにてライブ演奏をDSLRとAR101で収録させて頂きました。

[使用機材]

DSLR:キヤノン EOS 60D
マイク:AR101標準付属品





【nj プロフィール】
2005.4月 garageband users clubサイト内で結成。



Pops、R&B、Rockと、ジャンルにとらわれない音楽を目指す。
日常にある様々な出来事や気持ち、心の動き、人がなにかを想うこころ。
そんな誰にでもあるこころの動きを音楽にした「普段着の音楽」。
恋をした時の何とも言えない不安感、切なさ、ちょっとでも何かが相手に伝わる嬉しさ。
好きになった人との時間、距離、ドキドキ感。
そんな気持ちを音と歌に込めています。



ネット配信を中心にポッドキャスト、ラジオ、ライブハウスでの活動。
自主制作1st album「kiss&hug」、2nd album「freely」、
3rd album「LiFE」、4th album 「1 second」絶賛発売中。
普通にサラリーマンしながら音楽活動をしています。



*アップルコンピュータ主催のガレージバンドコンテストにて2度の連続優勝。
*2007年DTM作曲コンテスト(現・クレオフーガ)「Winter Song Contest」にて
審査員LGR INDEPENDENT LABELさんが選ぶ優秀作品に歌もの部門で「キミトキス。」が選ばれる。
*2008年「NEXTMUSIC AWARDS 2008 2nd Act 」にて
「初恋」がリスナー賞を受賞。
*2009年「Rock On 楽曲コンテスト2009」にて「distance」が入選。
*2010年クレオフーガ主催の作曲コンテスト「披露宴BGM企画」明るい系部門にて
「promise」がグランプリ受賞。



nj facebook

nj twitter

DSLR & AR101<br /> 大相撲 高田川部屋の朝稽古を収録してみました。

力士同士がぶつかり合う激しい音や、厳しい稽古中の息づかいなどが生々しく収音されています。



[使用機材]
DSLR:キヤノン EOS 60D
マイク:AR101標準付属品

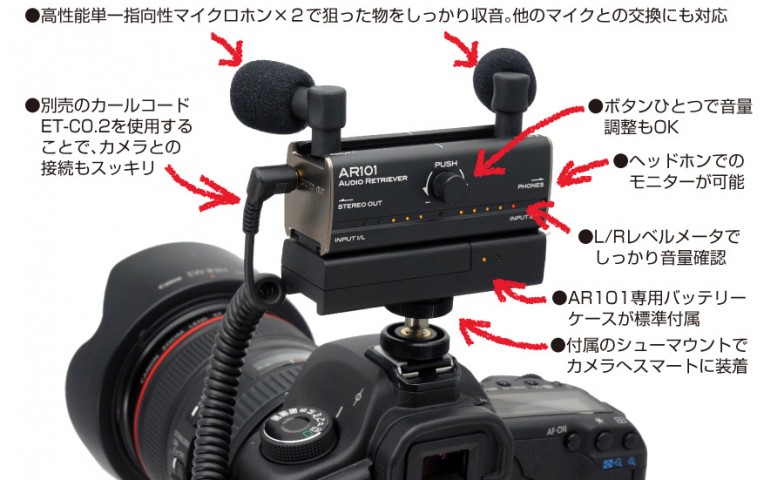

特長

小さなボディに機能を凝縮
一眼レフカメラに最適なマイクユニット

●小型軽量でiPhoneやDSLRなど様々な製品で使用可能なマイクロホンユニット。



●2つの入力はそれぞれがステレオ入力で、最大4ch入力として使用することも可能。



●入力レベルはライン~マイクロホンまで対応。プラグインパワー型コンデンサーマイクロホンも使用可能。



●プラグインパワー型の単一指向性コンデンサーマイクロホン(×2)が標準付属。



●入力毎にレベルを視覚的に確認できるLEDレベルメーターを搭載。



●本体のロータリーエンコーダーにより、各種音量及びPANの調整などが可能。



●Pan、Low Cut 、Limiter、出力レベルなどの調整が可能なAR101専用アプリケーションをiTunes App Storeで無償提供。



●収音/再生時の音声確認に便利なヘッドホンモニター出力を装備。



●出力レベルの切替(ライン〜マイクレベル)が可能なアナログ音声出力を装備。iOS機器の再生音と入力音を合成して出力も可能。



●電源はUSBからの給電方式。付属のバッテリーケース(単4×2)を使用すればカメラ用マイクとして使用時にスマートに装着可能。



●micro USBへ補助給電時はiOS機器にも給電可能。※付属のバッテリーケースからiOS機器へは給電されません。



●カメラ用アクセサリを自在に取り付ける事が可能なシュー形状を取り入れたボディ形状を採用。



●iPhoneをケース(約11mm厚までのもの)に入れたままでも保持する事が可能なスマートホンホルダーが付属。



●両側がカメラシューへの取付に対応したシューアダプターを付属。



●スマートホンホルダーにはカメラ用オプションを装着可能な三脚ねじ穴を縦横の二箇所に装備。



●手持ちでの収録時に安定した取り回しが可能なアルミ削り出しのグリップが付属。

設定アプリ(iOS専用)を使用することでAR101が更に便利に。

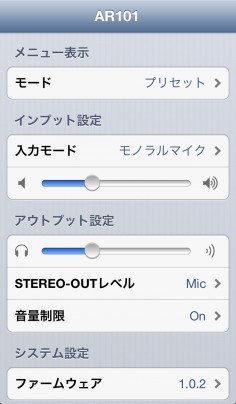

アプリ起動時の初期画面です。



モードがプリセットの場合には必要最低限な機能について調整ができる様になります。



モードを詳細に切り替えることで、各部の調整や機能のON/OFFなど、多くの設定を変更することができます。

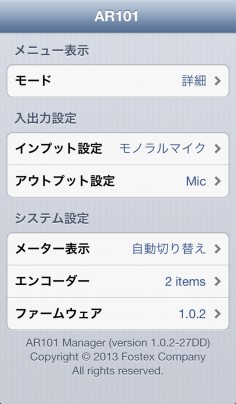

詳細モード時の初期画面です。



より詳細な設定を行う事が可能になります。



AR101本体のエンコーダー・ボタンに多くの機能を割り当てることもできる様になります。

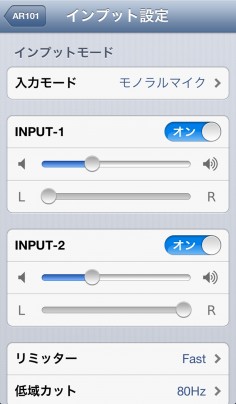

詳細モードでは各インップトの音量を個別に調整したり、過大入力による音の歪を防止するリミッターを有効にしたり、風や振動による不快な低音をカットしたりすることが可能になります。

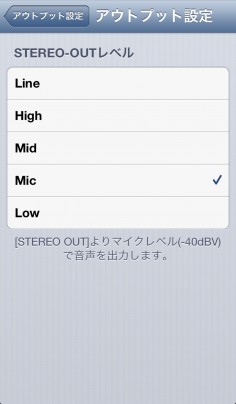

AR101のステレオアウトから出力する信号の大きさを調整できます。



一眼レフカメラの多くは音声入力がMicレベルしか無いので設定アプリでMicやLowに設定すればカメラでの過大入力を防ぐことができます。

仕様

主な仕様

対応機種
iOS機器

iPhone 5S/iPhone 5/iPhone 4S/iPhone 4/iPod touch (4G)/iPad (3G)/iPad 2

※バッテリーケースを使用することでApple Lightningケーブルを使用しiPhone 5S,iPhone 5,iPod touch (5G)等と接続可能になります。

※Apple Lightning-30ピンアダプタを使用することにより、iPhone 5,iPod touch (5G)でも動作します。

※Lightningケーブル及び変換アダプタは付属しません。

PC

Windows XP以降/MacOSX10.6以降。※OS標準のドライバーで動作します。

カメラ

アナログ外部音声入力(ステレオミニ/Mic〜Line)を装備したカメラ 。

入出力
アナログ入力
コネクター

φ3.5mmステレオ・ミニジャック×2

入力信号タイプ

ライン/マイク兼用

設定可能ゲイン

-12 〜-59.5dB

プライグインパワー出力

常時出力(約2.5V)

レベルメーター LED

11ドット(システムステータス兼用)

PHONES
コネクター

φ3.5mmステレオミニジャック

適合負荷インピーダンス

16Ω以上

最大出力レベル

15mW(32Ω負荷 THD:0.1%以下)

STEREO OUT
コネクター

φ3.5mm ステレオミニジャック

出力レベル

ライン〜マイク(iOS設定アプリで切替:-10dBV,-20dBV,-30dBV,-40dBV,-50dBV)

性能
周波数特性

20Hz 〜20kHz±3dB(LINE IN-STEREO OUT間/15mW/32Ω負荷)

ノイズレベル

-93dBV以下(MIC IN-STEREO OUT間/ 入力ゲイン最大)

一般
外形寸法

83(W)×31(H)×33(D) mm

( 最大突起含む)

質量

約60g(本体のみ)/ 約500g(梱包状態)

電源

本体電源 USB mini Bタイプ(定格電圧:5V)/外部電源 USB micro Bタイプ(iOS機器への給電専用)

消費電力

200mW

付属品

単一指向性マイク×2、専用30ピンドックーUSB mini Bケーブル、バッテリーケース、単4形乾電池×2、ハンドグリップ、スマートホンホルダー、シューホルダー、ポーチ

※本製品は欧州RoHS指令に対応しております。
