Full Range-Limited

FE103A

10cm フルレンジ(Foster 70th Anniversary Model)
¥77,000(税込)/1ペア
生産終了
FE103A

FE103A

FE103A

FE103A

FE103A

FE103A

FE103A

FE103Aはフォスター電機創業70周年を記念し企画、製造された木製化粧箱に収められたスピーカー・ユニットです。往年のスタイルを保ちつつも独自技術を採用した特別な製品です。

オーディオ銘機賞2020 特別賞

株式会社音元出版主催「オーディオ銘機賞2020 」におきまして、特別賞を受賞いたしました。

特長

創業70周年記念を記した木製化粧箱にユニットを収め、社名を記した真鍮製プレートを
配置、記念品としての品位を保ちディスプレイも可能なデザイン。

●2 層抄紙コーン採用

コーン紙は、繊維が細くしなやかで密度の高いES コーンを2 層抄紙とする事で、軽量ながら更なる剛性の向上と、内部損失の確保を実現しました。基層に長繊維のパルプを主体にかさ高の構造による高剛性化と内部損失の保有を両立させ、表層には短繊維のパルプを配合し、振動板表面の伝播速度を高めています。これにより中域の明るく張りのある音色はそのままに、立ち上がりが良く切れのある高音と厚みのある低音の再生を可能にしました。

※ 2 層抄紙とは振動板を2 段階に抄紙する独自の技術で、基層と表層の2 層で1 つの振動板を構成する技術です。

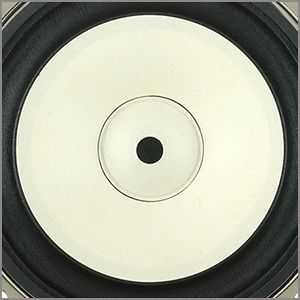

●ハトメレスによる中音域の低歪み化

ハトメの重量が振動板に付加されることによって重量バランスが不均等になり、コーン形状振動板が持つ円環状の振動モード以外にも不等分割共振を出現させ、中音域での歪の原因となっていたため、ハトメレスにすることで中音域の高調波歪を低減させています。

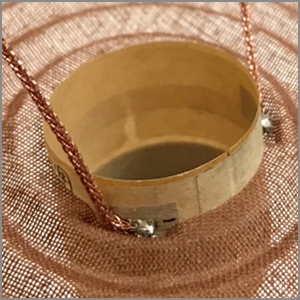

●ポケットネックダンパーの採用

前述のハトメレス化を実現しつつ、ボイスコイルとダンパー及びコーン紙を同一円周上で接着する3点接着を実現するために、ポケットネックダンパー方式を採用しています。

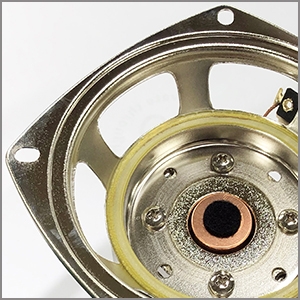

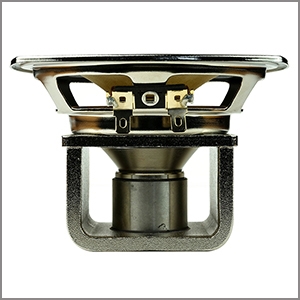

●アルニコマグネット、銅キャップの採用

マグネットにはアルニコマグネットを採用し、磁気回路内のポールピースには銅キャップを配置することで電流歪を低減させ、駆動系の低歪み化により中高域の明瞭度を一層向上させています。



●金メッキ端子

入力端子は、ファストン205タイプの低損失金メッキ端子を採用しました。スピーカーケーブルの確実な接合に加えて、音質劣化を防いでいます。

仕様

主な仕様

Electrical Parameters
Nominal Impedance

8 ohm

Re

6.7 ohm

Le

0.1 mH

fs (F0)

79 Hz

Mechanical Parameters
Mms (M0)

2.66 g

Cms

1.53 mm/N

BI

3.65 N/A

Loss Factors
Qms

6.15

Qes

0.66

Qts (Q0)

0.60



Other Parameters
SPL (1m/1W)

88 dB

Equivalent Diaphragm Radius (a)

40.0 mm

Rated Input

5 W

Overall Diameter

107 mm

Voice Coil Diameter

20 m

Reproduction Frequency Response

fs to 20kHz

Vas

5.47 L

Baffle Hole Diameter

93 mm

Weight

600g/pc

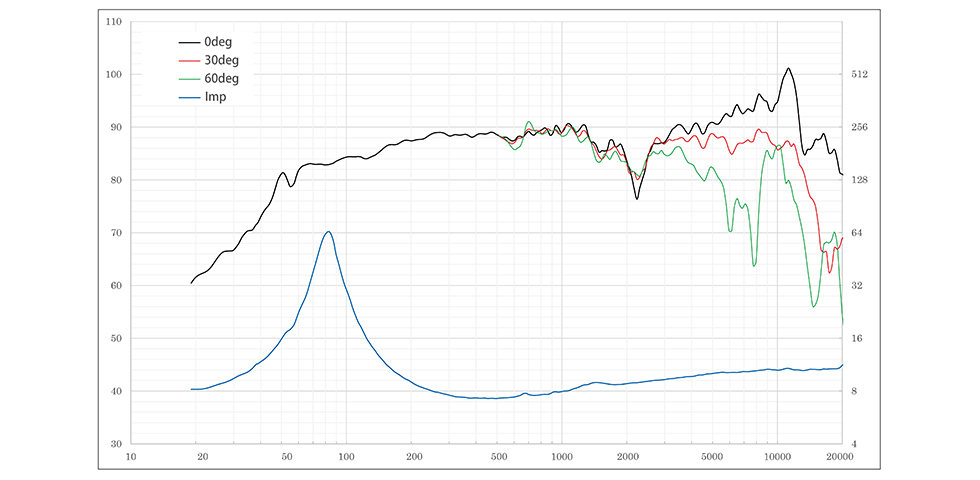

周波数特性図

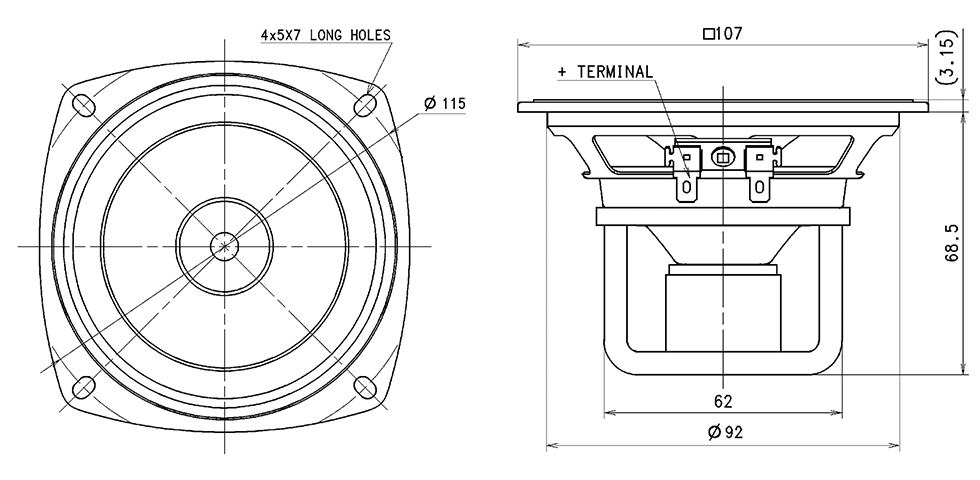

外形寸法

使用上の注意

※本製品に取扱説明書は付属しておりません。製品仕様は本ホームページにてご確認ください。
※本製品にネジ類は付属しておりません。

※ガスケット(パッキン)はスピーカーユニットに装着された状態で梱包されています。
※製品が入っている木箱は梱包用化粧箱になります。エンクロージャーボックスではございません。
