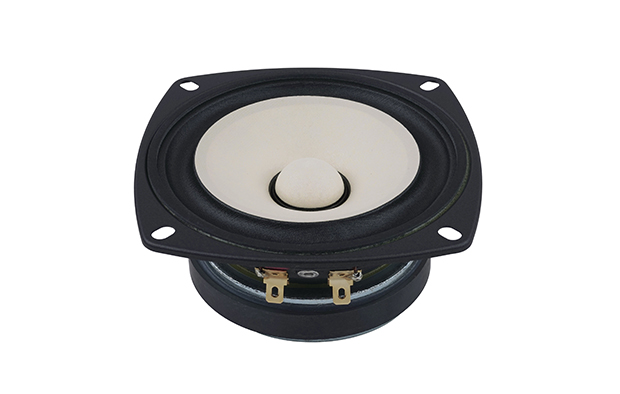

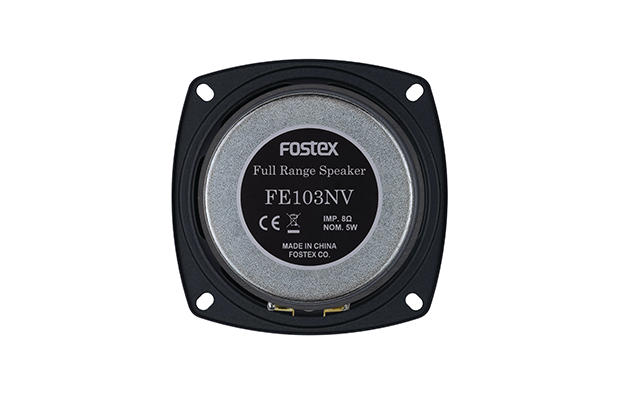

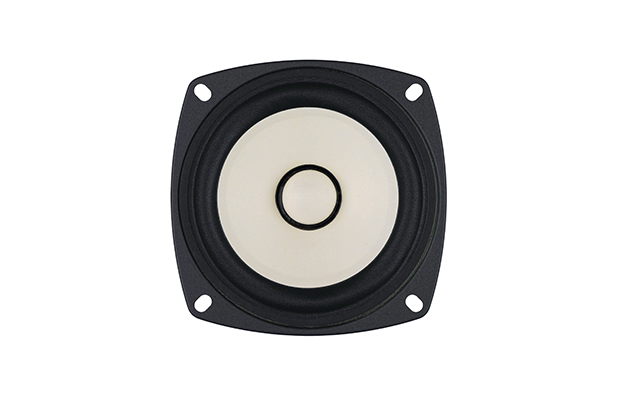

FE103NV
10cmフルレンジ
FE103NVは、FE103Enの後継機種として開発されたスピーカーユニットです。FE-Enシリーズに特徴的な明るく張りのある音色を維持しながらも、立体的な音場表現を実現。低音再生には余裕感を持ち、繊細で艶やかな中高音域の表現により、充足感に満ちた音楽再生を可能にします。
特長
●超叩解ケナフを主材料とする新規コーン紙
非木材パルプの長繊維と短繊維を混合することで適度な内部損失と剛性を保有させ、さらに副材に化学繊維と鉱石を混合することで伝搬速度の向上、高剛性化を達成しています。
●ハトメレスによる中音域の低歪み化
ハトメの重量が振動板に付加されることによって重量バランスが不均等になり、コーン形状振動板が持つ円環状の振動モード以外にも不等分割共振を出現させ、中音域での歪の原因となります。FE-NVシリーズから、全口径ハトメレスにすることで中音域の高調波歪を低減しています。
●ポケットネックダンパーの採用
前述のハトメレス化を実現しつつ、ボイスコイルとダンパー及びコーン紙を同一円周上で接着する3点接着を継続するために、FF-WK シリーズで既に開発されたポケットネックダンパー方式を採用しています。
また、ダンパーの形状と材料を見直し、En シリーズよりも直線性の高い振幅特性を実現しました。

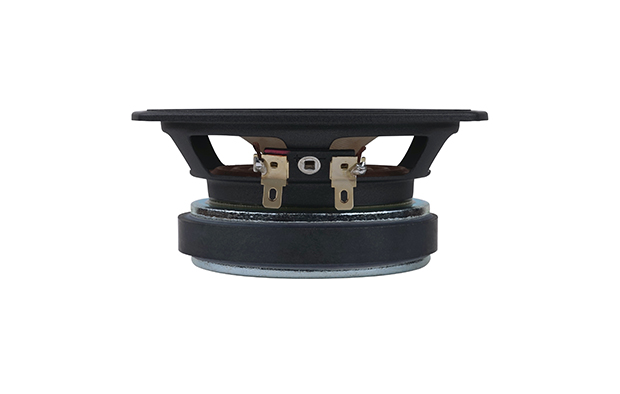

●金メッキ端子
入力端子は、ファストン205タイプの低損失金メッキ端子を採用しました。スピーカーケーブルの確実な接合に加えて、音質劣化を防いでいます。
仕様
主な仕様
| Electrical Parameters | |
|---|---|
| Nominal Impedance | 8.0 ohm |
| Re | 7.7 ohm |
| Le | 0.2 mH |
| fs (F0) | 91.8 Hz |
| Mechanical Parameters | |
| Mms（ M0) | 2.5 g |
| Cms | 1.2 mm/N |
| Bl | 4.7 N/A |
| Loss Factors | |
| Qms | 5.20 |
| Qes | 0.50 |
| Qts (Q0) | 0.46 |
| Other Parameters | |
| SPL (1m/1W) | 88.5 dB |
| Equivalent Diaphragm Radius (a) | 40.0 mm |
| Rated Input | 5 W |
| Max Input | 15 w |
| Overall Diameter | □107 mm |
| Voice Coil Diameter | 20 mm |
| Reproduction Frequency Response | fs to 22kHz |
| Vas | 4.3 L |
| Baffle Hole Diameter | φ 93 mm |
| Weigt | 566ｇ |

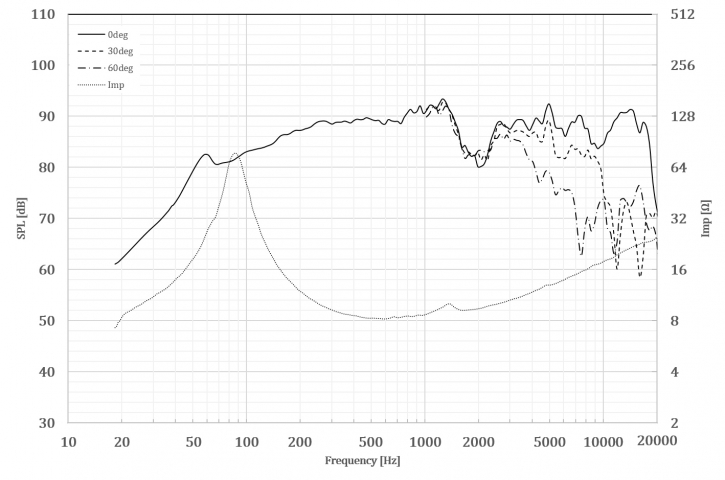

周波数特性

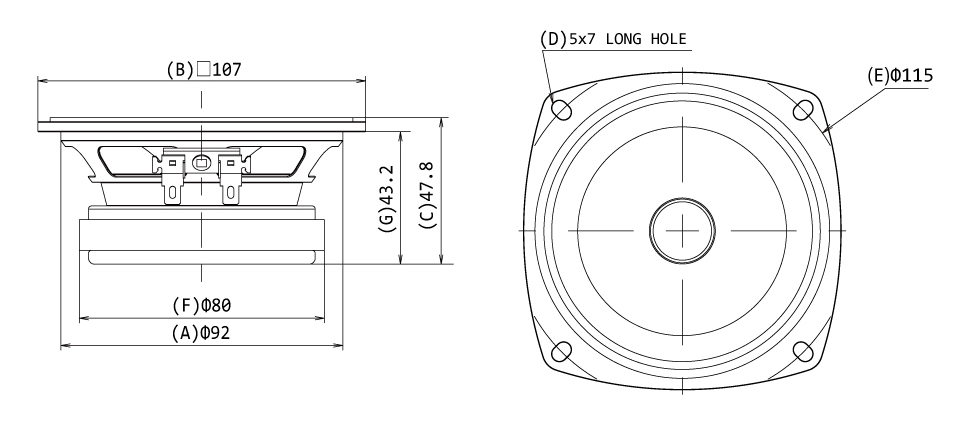

外形寸法
外形寸法一覧表
| 型番 | A | B | C | D | E | F | G | バッフル取付穴 |
|---|---|---|---|---|---|---|---|---|
| FE103NV | φ92 | □107 | 47.8 | 4-5x 7長穴 | φ115 | Φ80 | 43.2 | φ93 |
| FE83NV | φ70 | □83 | 46.4 | 4-4x 6長穴 | φ86 | Φ60 | 42.5 | φ86 |
| FE83En | φ70 | φ83 | 45.3 | 4-4x 6長穴 | φ86 | Φ60 | 43.3 | φ73 |
| FE103En | φ92 | φ107 | 45.5 | 4-5x 6長穴 | φ115 | Φ80 | 43 | φ93 |
| FE126En | φ102.2 | φ117 | 61 | 4-φ 5穴 | φ126 | Φ100 | 58.4 | φ104 |
| FE166En | φ143.6 | φ166 | 75.7 | 4-φ 5穴 | φ174 | Φ110 | 72 | φ146 |
| FE206En | φ182 | φ208 | 87.9 | 4-φ 5穴 | φ220 | Φ145 | 84.4 | φ185 |
| FE168NS | φ143 | φ190 | 85.2 | 8x 6穴 | φ174 | φ120 | 72.4 | φ151 |
| FF85WK | φ71 | φ83 | 46.7 | 4-4x 6長穴 | φ86 | φ65 | 43.3 | ※図参照 |
| FF105WK | φ92 | φ107 | 52.8 | 4-5x 6長穴 | φ115 | φ85 | 48.8 | φ93 |
| FF125WK | φ102.2 | φ117 | 61.3 | 4-φ 5穴 | φ126 | φ90 | 57.5 | φ104 |
| FF165WK | φ143.4 | φ166 | 76.6 | 4-φ 5穴 | φ174 | φ120 | 72 | φ146 |
| FF225WK | φ182 | φ208 | 91.7 | 4-φ 5穴 | φ220 | φ145 | 86.5 | φ185 |
| FE108EΣ | φ98 | φ128 | 65 | 8-φ 5穴 | φ115 | Φ90 | 56.5 | φ100 |
| FE168EΣ | φ146 | φ190 | 88 | 8-φ 6穴 | φ174 | Φ120 | 74.4 | φ151 |
| FE208EΣ | φ182 | φ230 | 107 | 8-φ 6穴 | φ213 | Φ156 | 93.5 | φ185 |
| FX120 | φ103 | φ123 | 62.5 | 4-φ 4.5穴 | φ126 | - |
54.5 |
φ104 |
| F120A | φ103 | φ123 | 89 | 4-φ 4.5穴 | φ126 | - |
81 |
φ104 |
| F200A | φ182 | φ194 | 123.7 | 4-φ 6穴 | φ198 | Φ120 | 117.2 | φ183 |
単位:mm
※本製品は欧州RoHS指令に対応しております。
