Full Range-Limited

FE108SS-HP

10cmフルレンジ
¥27,500(税込)/1台
FE108SS-HP

FE108SS-HP

FE108SS-HP

FE108SS-HP

数量限定販売

FE108SS-HPは、音響の基礎に徹した開発理念と独自の技術を駆使して新たに開発された限定発売のフルレンジ・スピーカー・ユニットです。大型フェライト二枚重ねの強力低歪み外磁型磁気回路と独自開発のセルロース・ナノファイバ混在層を有するHP形状振動板により充実した低域とカラーレーションが少なく素直な中高域の音質を持ち力強くも繊細で表現力豊かな音楽の再生を実現します。

特長

●セルロース・ナノファイバ・コーティング HP形状振動板
当社の保有技術であるセルロース・ナノファイバ・コーティングは、基層の表面にセルロース・ナノファイバとマイカから成るコーティング層を形成して、ヤング率、比曲げ剛性、音速を向上しながら内部損失の低下は抑制される特徴を有しています。この処理を施したHP(Hyperbolic Paraboloid)形の振動板は、軽量にして剛性の確保と共振の分散を高度に実現しています。フルレンジらしい反応が早く切れの良い低域、充実した中低域、明るく張りが有る素直な中域、自然な響きの中高域、十分に伸びた高域によって音楽を楽しく聴くことが出来ます。



●大型フェライト磁気回路
磁気回路には大型フェライトマグネットを二枚使用し、十分な磁束密度を確保しています。ポール部に銅キャップを追加し電流歪みを低減し、力強い音楽再生と中高音域の音質向上を実現しました。



●高剛性アルミダイキャストフレーム
大型フェライト磁気回路を支え、不要共振を排除するために高剛性アルミダイキャストフレームを採用しました。



●優れた振幅応答性を持つUDRT ダンパー/エッジ
ダンパーとエッジにはUDRT(Up-Down Roll Tangential)形状を採用しています。この形状は多様な面で構成されているため全体の形状剛性が向上して共振が高い周波数に移動し且つ分散するので特定の大きなピークの発生を抑制でき、スムーズな特性が得られます。



●ハトメレス構造
振動板の上にハトメを打たずボイスコイルからティンセルワイヤーを引き出すダイレクトリードを採用し、振動系質量の軽減と振動板の振動の平準化を実現しています。また、ダイレクトリードの引き出し位置は質量分布の対称性を考慮して180度位置からの回転方向引き出しとしています。



●ファストン205 金メッキ端子
入力端子にはファストン205 タイプの低損失金メッキ端子を採用。スピーカーケーブルの確実な接合と音質劣化を防ぎます。



●付属品
・パッキン ×1枚

・木ネジM4.1-L16 ×8本

・ワッシャー ×8枚

・リード線 ×2本

・安全上の注意 ×1枚

※取扱説明書につきましては紙資源削減のため製品への同梱は行っておりません。

ページ下部にございます「製品資料」から仕様書PDFをダウンロードしてご使用ください。

仕様

主な仕様

Electrical Parameters
Nominal Impedance

8.0 ohm

Re

7.3 ohm

Le

0.07 mH

fs (F0)

81 Hz

Mechanical Parameters
Mms( M0)

3.2 g

Cms

1.21 mm/N

Bl

5.27 N/A

Loss Factors
Qms

4.13

Qes

0.43

Qts (Q0)

0.39

Other Parameters
SPL (1m/1W)

88 dB

Equivalent Diaphragm Radius (a)

40 mm

Rated Input

15 W

Overall Diameter

Ø128 mm

Voice Coil Diameter

20 mm

Reproduction Frequency Response

fs to 28k Hz

Vas

4.31 L

Baffle Hole Diameter

Ø102 mm

Weigt

1830g

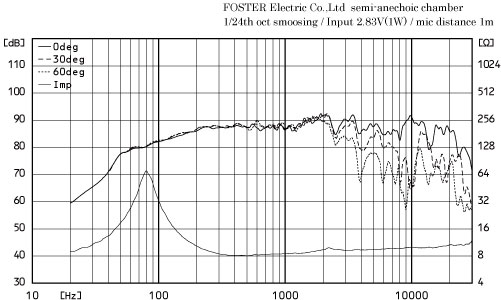

周波数特性

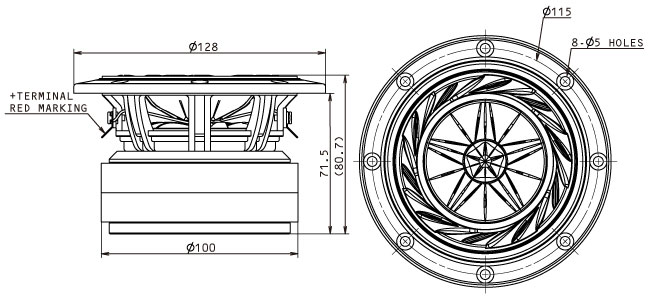

外形寸法

サポート

製品資料

各種製品資料をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。

※2021年12月27日:Specification Sheetの周波数特性図に誤りがございましたので修正させて頂きました。

▼Specification & Application Sheet
