FE126NV2
12cmフルレンジ
特徴的な明るく張りのある音色を維持しながらも、立体的な音場表現を実現。
小口径とは一線を画す豊かな低音と煌びやかな中高音域とがブレンドし音楽を際立たせます。
特長
製品概要
私共フォスターグループは、音響業界のグローバル企業として“未来社会に音で貢献する”をビジョンに掲げた活動と環境との調和を最重要課題の一つとして、企業活動の全域で、持続可能な社会の実現に貢献することを環境理念としております。フォステクスの伝統が息づくフルレンジスピーカーユニットFEシリーズにおきましても、時代と共に進化してまいりましたが、今の時代により一層の環境対応を進めるべく、FE-NV2シリーズへと深化いたします。
FE-NVシリーズからの変更点
●環境対応を促進するために一部の接着剤を変更
●紙資源削減のために製品仕様書は弊社ホームページからのダウンロード方式に変更
※性能・仕様につきましてはFE-NVシリーズと同一です
主な特長
●超叩解ケナフを主材料とするコーン紙
非木材パルプの長繊維と短繊維を混合することで適度な内部損失と剛性を保有し、さらに副材に化学繊維と鉱石を混合することで伝搬速度の向上と、高剛性化を実現します。
●ハトメレスによる中音域の低歪み化
FE-NVシリーズから、全口径ハトメレスにすることで中音域の高調波歪を低減します。
●ポケットネックダンパー
ボイスコイルとダンパー及びコーン紙の3つの振動系部品を同一円周上で接着するために、ポケットネックダンパー方式を採用しています。また、ダンパーの形状と材料は直線性の高い振幅特性を実現します。
●金メッキ端子
入力端子は、ファストン205タイプの低損失金メッキ端子を採用しています。スピーカーケーブルの確実な接合に加えて、音質劣化を防ぎます。
仕様
主な仕様
| Electrical Parameters | |
|---|---|
| Nominal Impedance | 8.0 ohm |
| Re | 7.1 ohm |
| Le | 0.2 mH |
| fs (F0) | 79.1 Hz |
| Mechanical Parameters | |
| Mms（M0) | 3.0 g |
| Cms | 1.4 mm/N |
| Bl | 5.3 N/A |
| Loss Factors | |
| Qms | 3.51 |
| Qes | 0.37 |
| Qts (Q0) | 0.34 |
| Other Parameters | |
| SPL (1m/1W) | 92.0 dB |
| Equivalent Diaphragm Radius (a) | 46.0 mm |
| Rated Input | 15 W |
| Max Input | 45 w |
| Overall Diameter | □117 mm |
| Voice Coil Diameter | 20 mm |
| Reproduction Frequency Response | fs to 20kHz |
| Vas | 8.5 L |
| Baffle Hole Diameter | φ 104 mm |
| Weight | 1,000ｇ |

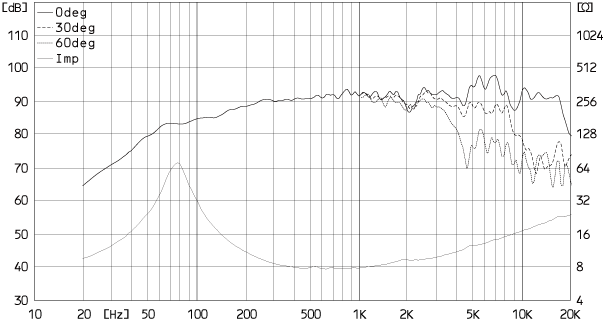

周波数特性

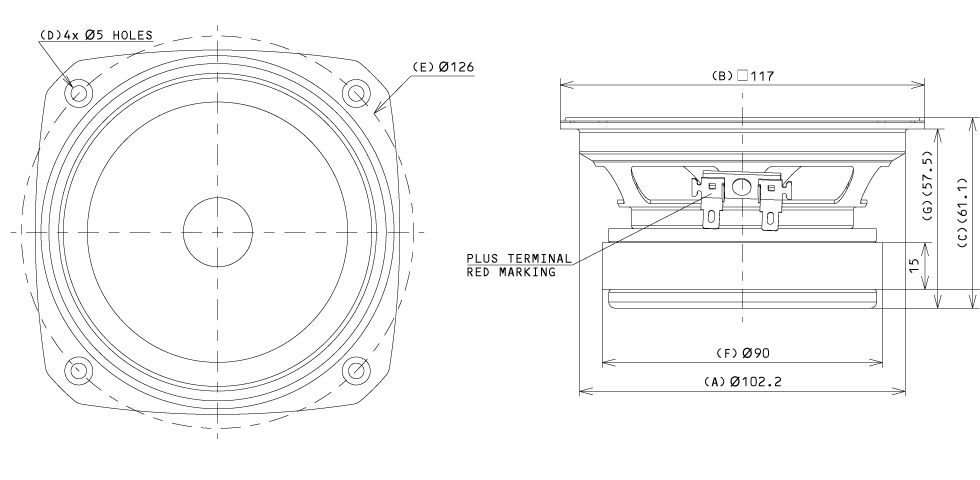

外形寸法
外形寸法一覧表
| 型番 | A | B | C | D | E | F | G | バッフル取付穴 |
|---|---|---|---|---|---|---|---|---|
| FE83NV2 | Φ70 | □83 | 46.4 | 4-4x 6長穴 | Φ86 | Φ60 | 42.5 | Φ73 |
| FE103NV2 | Φ92 | □107 | 47.8 | 4-5x 7長穴 | Φ115 | Φ80 | 43.2 | Φ93 |
| FE126NV2 | Φ102.2 | □117 | 61.1 | 4-Φ 5穴 | Φ126 | Φ90 | 57.5 | Φ104 |
| FE166NV2 | Φ143.6 | □166 | 77.6 | 4-Φ 5穴 | Φ174 | Φ110 | 72 | Φ146 |
| FE206NV2 | Φ182 | □208 | 89.3 | 4-Φ 5.2穴 | Φ220 | Φ145 | 83.5 | Φ185 |
| FE108NS | φ98 | φ128 | 54.7 | 4-φ 5穴 | φ115 | φ90 | 46.5 | φ100 |
| FE168NS | φ143 | φ190 | 85.2 | 8xφ 6穴 | φ174 | φ120 | 72.4 | φ151 |
| FE208NS | φ184 | φ230 | 103.8 | 8-φ 6穴 | φ213 | φ156 | 91.5 | φ185 |
| FF85WK | φ70 | □83 | 47.5 | 4-4x 6長穴 | φ86 | φ65 | 43.3 | φ73 |
| FF105WK | φ92 | □107 | 54.6 | 4-5x 6長穴 | φ115 | φ85 | 48.8 | φ93 |
| FF125WK | φ102.2 | □117 | 62.4 | 4-φ 5穴 | φ126 | φ90 | 57.5 | φ104 |
| FF165WK | φ143.6 | □166 | 78.5 | 4-φ 5穴 | φ174 | φ120 | 72 | φ146 |
| FF225WK | φ182 | □208 | 93.7 | 4-φ 5穴 | φ220 | φ145 | 86.5 | φ185 |
| FE108EΣ | φ99 | φ128 | 65 | 8-φ 5穴 | φ115 | φ90 | 56.5 | φ100 |
| FE168EΣ | φ143 | φ190 | 88 | 8-φ 6穴 | φ174 | φ120 | 74.4 | φ151 |
| FE208EΣ | φ182 | φ230 | 107 | 8-φ 6穴 | φ213 | φ156 | 93.5 | φ185 |
単位:mm
※本製品は欧州RoHS指令に対応しております。
