FE Series

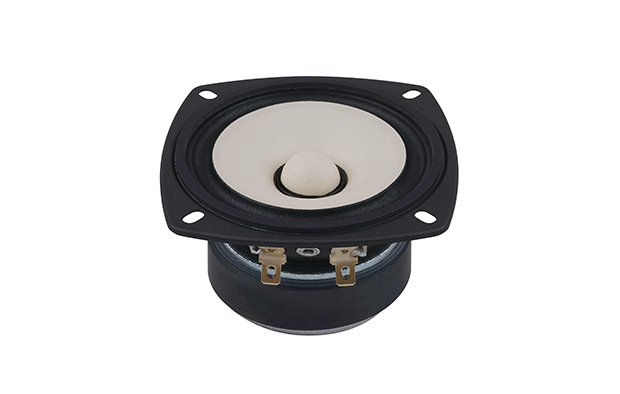

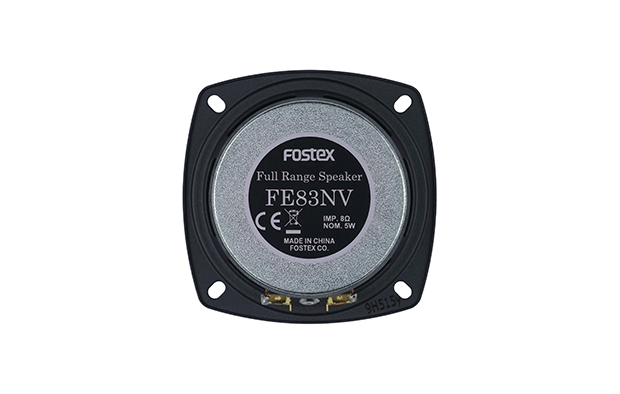

FE83NV

8cmフルレンジ
¥5,720(税込)/1台
生産終了
FE83NV

FE83NV

FE83NV

FE83NV

FE83NVは、FE83Enの後継機種として開発されたスピーカーユニットです。FE-Enシリーズに特徴的な明るく張りのある音色を維持しながらも、立体的な音場表現を実現。小口径とは思えない迫力のある低音再生能力を持ち、中高音域の声や楽器の響きに一層の透明感と爽快感を与えます。

特長

●超叩解ケナフを主材料とする新規コーン紙
非木材パルプの長繊維と短繊維を混合することで適度な内部損失と剛性を保有させ、さらに副材に化学繊維と鉱石を混合することで伝搬速度の向上、高剛性化を達成しています。



●ハトメレスによる中音域の低歪み化
ハトメの重量が振動板に付加されることによって重量バランスが不均等になり、コーン形状振動板が持つ円環状の振動モード以外にも不等分割共振を出現させ、中音域での歪の原因となります。FE-NVシリーズから、全口径ハトメレスにすることで中音域の高調波歪を低減しています。



●ポケットネックダンパーの採用
前述のハトメレス化を実現しつつ、ボイスコイルとダンパー及びコーン紙を同一円周上で接着する3点接着を継続するために、FF-WK シリーズで既に開発されたポケットネックダンパー方式を採用しています。
また、ダンパーの形状と材料を見直し、En シリーズよりも直線性の高い振幅特性を実現しました。



●金メッキ端子
入力端子は、ファストン205タイプの低損失金メッキ端子を採用しました。スピーカーケーブルの確実な接合に加えて、音質劣化を防いでいます。

仕様

主な仕様

Electrical Parameters
Nominal Impedance

Re

7.1Ω

Le

0.1mH

fs (F0)

149.7Hz

Mechanical Parameters
Mms( M0)

1.4g

Cms

0.8mm/N

Bl

3.2N/A

Loss Factors
Qms

4.21

Qes

0.96

Qts (Q0)

0.78

Other Parameters
SPL (1m/1W)

87.5dB

Equivalent Diaphragm Radius (a)

30.0mm

Rated Input

5W

Max Input

15W

Overall Diameter

□83mm

Voice Coil Diameter

16mm

Reproduction Frequency Response

fs to 22kHz

Vas

0.9L

Baffle Hole Diameter

φ 73mm

Weight

371g

周波数特性

外形寸法

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FE83NV φ70 □83 46.4 4-4x 6長穴 φ86 Φ60 42.5 φ73
FE103NV φ92 □107 47.8 4-5x 7長穴 φ115 Φ80 43.2 φ93
FE83En φ70 φ83 45.3 4-4x 6長穴 φ86 Φ60 43.3 φ73
FE103En φ92 φ107 45.5 4-5x 6長穴 φ115 Φ80 43 φ93
FE126En φ102.2 φ117 61 4-φ 5穴 φ126 Φ100 58.4 φ104
FE166En φ143.6 φ166 75.7 4-φ 5穴 φ174 Φ110 72 φ146
FE206En φ182 φ208 87.9 4-φ 5穴 φ220 Φ145 84.4 φ185
FE168NS φ143 φ190 85.2 8x 6穴 φ174 φ120 72.4 φ151
FF85WK φ71 φ83 46.7 4-4x 6長穴 φ86 φ65 43.3 ※図参照
FF105WK φ92 φ107 52.8 4-5x 6長穴 φ115 φ85 48.8 φ93
FF125WK φ102.2 φ117 61.3 4-φ 5穴 φ126 φ90 57.5 φ104
FF165WK φ143.4 φ166 76.6 4-φ 5穴 φ174 φ120 72 φ146
FF225WK φ182 φ208 91.7 4-φ 5穴 φ220 φ145 86.5 φ185
FE108EΣ φ98 φ128 65 8-φ 5穴 φ115 Φ90 56.5 φ100
FE168EΣ φ146 φ190 88 8-φ 6穴 φ174 Φ120 74.4 φ151
FE208EΣ φ182 φ230 107 8-φ 6穴 φ213 Φ156 93.5 φ185
FX120 φ103 φ123 62.5 4-φ 4.5穴 φ126 -
54.5
φ104
F120A φ103 φ123 89 4-φ 4.5穴 φ126 -
81
φ104
F200A φ182 φ194 123.7 4-φ 6穴 φ198 Φ120 117.2 φ183

単位:mm

※本製品は欧州RoHS指令に対応しております。
