FF Series

FF105WK

10cmフルレンジ
¥6,600(税込)/1台
FF105WK

FF105WK

FF105WK

FF105WK

バスレフ専用フルレンジユニット FF-WKシリーズ 新抄紙方法『2層抄紙コーン』&『リッジドーム形状アルミ合金センターキャップ』。

特長

2層抄紙コーン、リッジドーム形状アルミ合金センターキャップ、
ポケットネックダンパーにより、さらなる高音質化を図りました。

FF-WKシリーズは、これまでのFFシリーズ構造を全面的に見直し、新たに10cm口径をラインアップに加えたバスレフ専用設計のフルレンジユニットです。



新抄紙方法「2層抄紙コーン」を始め、リッジドーム形状アルミ合金センターキャップ、ポケットネックダンパーの採用により、明快でリアルな音質はそのままに力感溢れる低域とキャラクターを感じさせない高域再生を実現しました。





●2層抄紙コーン/新素材アップロールエッジ



2層抄紙とは、コーン紙を2段階に抄紙することで、基層と表層の2層で1枚のコーン紙を構成する独自の技術です。

FF-WKシリーズでは基層に長繊維( 低叩解度)の木材パルプを使用し、崇高構造による高剛性化と適度な内部損失を保有させ、表層には短繊維( 高叩解度)のケナフと備長炭パウダーを配合し、コーン紙表面の伝播速度を高めています。

また、エッジ形状はアップロールにすることで高ストローク化を図り、材料には高損失、高ヤング率と相反する物性を保有したポリカーボネート系材料を特殊配合したウレタンフォームを採用しました。



※ FF-WKシリーズのコーン紙表面の色調は、備長炭によるものであり染料は使用していません。
そのため、コーン紙表面の色調は個々に異なります。





●リッジドーム形状アルミ合金センターキャップ/メカニカル2Way構造



アルミ合金をリッジドーム形状に成形したセンターキャップを採用。

特定周波数での強い共振を分散して弱めることで高域のカラーレーションを軽減しています。

また、ボイスコイルボビンと直結することで高域の再生帯域を拡張しています。





●3点接着方式/ポケットネックダンパー



コーン紙とダンパー、ボイスコイルの接着を同一箇所で行う3点接着方式を採用。

コーンネック部の強度を高めることで高域特性の向上を実現しています。

また、ダンパーネック部にポケット形状を設けることで、ボイスコイルに中継線を使用しながらも3点接着を可能にしました。





●ファストン205金メッキ接続端子



音質変化を最小限にする為に入力端子には金メッキ処理を施したファストン205タイプの端子を採用しています。

仕様

主な仕様

インピーダンス

8 Ω

最低共振周波数

75 Hz

再生周波数帯域

fo~25 kHz

出力音圧レベル (1m/1W)

88 dB

入力

30 W(Mus.)

mo

3.4 g

Qo

0.41

実効振動半径(a)

4.0 cm

マグネット質量

340 g

総質量

0.8 kg

バッフル開口寸法

Φ93 mm

標準エンクロージャー方式

バスレフ型

標準エンクロージャー内容積

6 ℓ

推奨スピーカーボックス

BK105WK

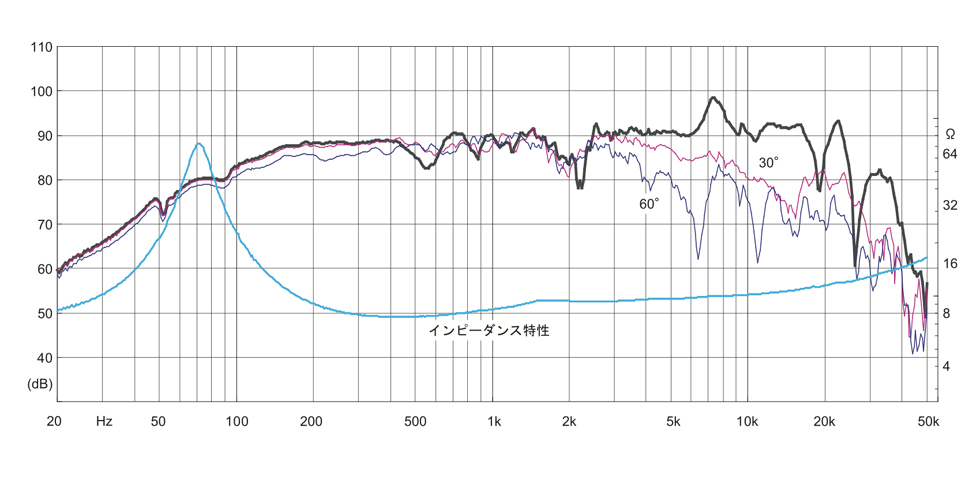

周波数特性

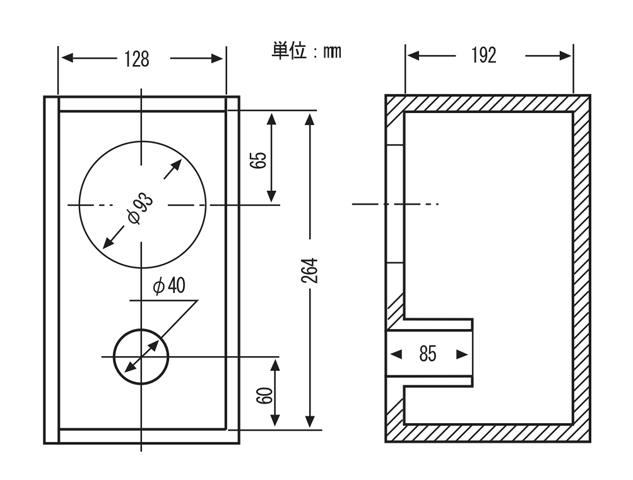

エンクロージャ寸法

外形寸法

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FE83En φ70 φ83 45.3 4-4x 6長穴 φ86 Φ60
43.3
φ73
FE103En φ92 φ107 45.5 4-5x 6長穴 φ115 Φ80
43
φ93
FE126En φ102.2 φ117 61 4-φ 5穴 φ126 Φ100
58.4
φ104
FE166En φ143.6 φ166 75.7 4-φ 5穴 φ174 Φ110
72
φ146
FE206En φ182 φ208 87.9 4-φ 5穴 φ220 Φ145
84.4
φ185
FF85WK φ71 φ83 46.7 4-4x 6長穴 φ86 φ65 43.3 ※図参照
FF105WK φ92 φ107 52.8 4-5x 6長穴 φ115 φ85 48.8 φ93
FF125WK φ102.2 φ117 61.3 4-φ 5穴 φ126 φ90 57.5
φ104
FF165WK φ143.4 φ166 76.6 4-φ 5穴 φ174 φ120 72 φ146
FF225WK φ182 φ208 91.7 4-φ 5穴 φ220 φ145 86.5
φ185
FE108EΣ φ98 φ128 65 8-φ 5穴 φ115 Φ90
56.5
φ100
FE168EΣ φ146 φ190 88 8-φ 6穴 φ174 Φ120
74.4
φ151
FE208EΣ φ182 φ230 107 8-φ 6穴 φ213 Φ156
93.5
φ185
FX120 φ103 φ123 62.5 4-φ 4.5穴 φ126 -
54.5
φ104
F120A φ103 φ123 89 4-φ 4.5穴 φ126 -
81
φ104
F200A φ182 φ194 123.7 4-φ 6穴 φ198 Φ120
117.2
φ183

単位:mm

※本製品は欧州RoHS指令に対応しております。
