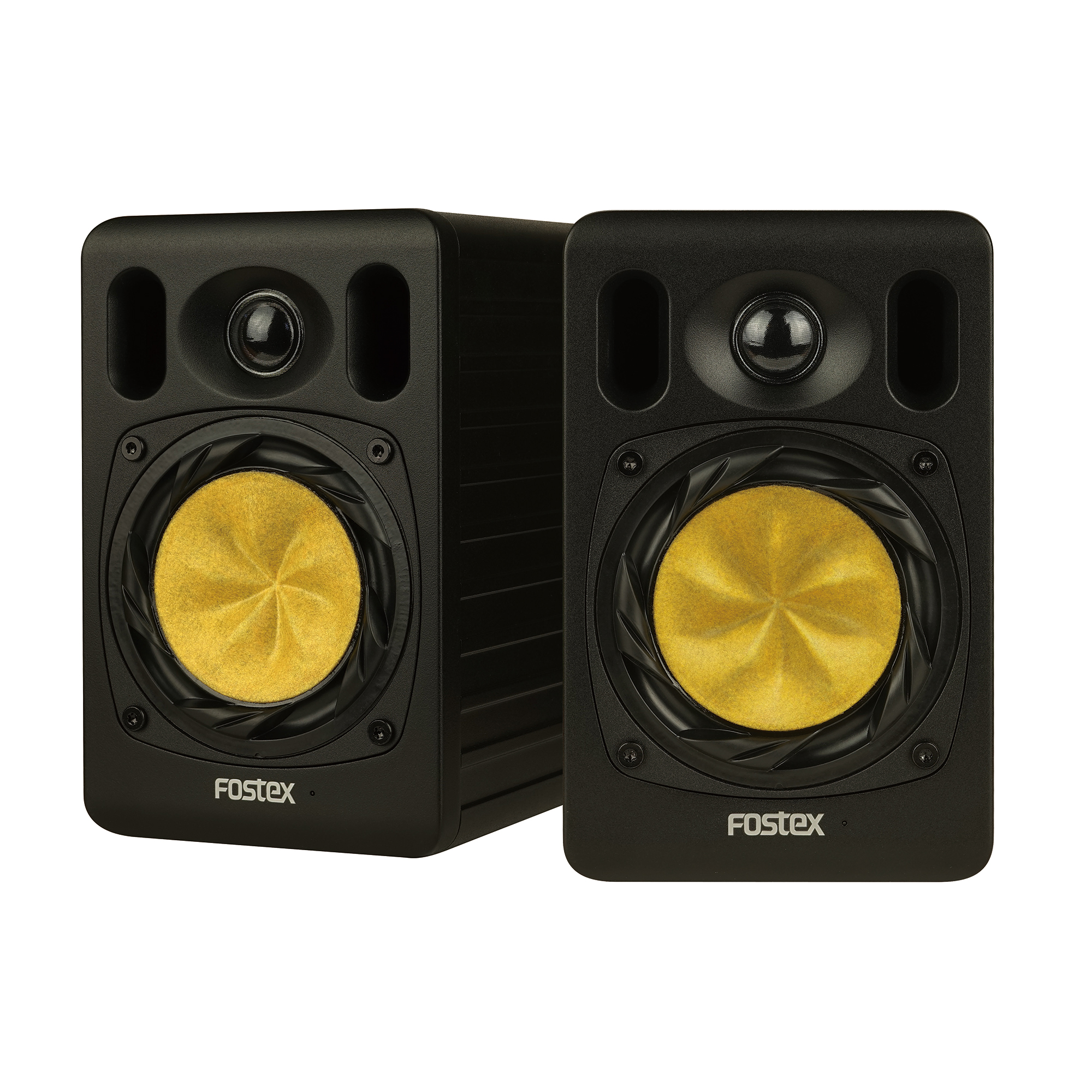

NF Series
NF04R
Active Speaker
オープンプライス
ペア
オプショングリルSN04装着時
オプションブラケットEB-6301装着時
NFシリーズ初となるアルミダイカスト・ボディを採用。
4インチHR形状ウーハー・ユニットを搭載した
小型アクティブ・スピーカーの革新作。
Gotch（ASIAN KUNG-FU GENERATION）レビュー
ニアフィールド用としては、とても優秀だと思いました。 ボーカルなどの質感がいいですね。くっきり存在感がある。 やはり、超低音は少し足りないかなと思いますが、サイズ的に仕方のないことかなと思います。 逆に、あのサイズで、あの音はなかなかすごいなと感じました。
ニアフィールド用としては、とても優秀だと思いました。 ボーカルなどの質感がいいですね。くっきり存在感がある。 やはり、超低音は少し足りないかなと思いますが、サイズ的に仕方のないことかなと思います。 逆に、あのサイズで、あの音はなかなかすごいなと感じました。
特長
● NFシリーズ最小の4 インチ（10cm）HR形状のウーハー・ユニット。タイトでハイスピードかつ、サイズを超えた低音を実現。「UDRタンジェンシャル・エッジ」と「プッシュプル・ダンパー」を採用。エッジの逆共振を排除し、直線性に優れ、レスポンスが良い中低域を実現。
●微小信号に対しても追従性/ 再現性の高い、「UFLC振動板」のソフトドーム・ツイーター。磁気回路には磁性流体を使用し、長時間の使用に対して、安定した動作を実現。
●ウーハー用に30W、ツィーター用に20Wの高性能D クラス・アンプを搭載し、バイアンプ方式でスピーカー・ユニットを駆動。
●リスニング環境に合わせた音圧レベルの調整機能を搭載。低域特性を音圧レベルを-2dB、 -4dB、-6dB、ツイーターの音圧レベルを-2dBに調整可能。外部オーディオ機器の出力レベルに合わせて、GAINを0dB/+10dB の切替えが可能。
●HRダイアフラム
HR (HP ROTATION) とは建築構造力学の分野で知られているHP (HYPERBOLIC PARABOLOIDAL) 形状を更に改善するために、円周方向に回転を加えたものです。この形状は内部応力として剪断力のみ働き、曲げ応力が働かないので軽量で高剛性が得られると共に、分割振動による共振を分散しますので、振動板に最適な形状です。
●UFLC振動板
UFLCとは、ウレタン・フィルムをクロス材にラミネートしたポリ・ウレタン樹脂から造られた振動板で、本機のツイーターに採用しています。この振動板を使うことで、高域までナチュラルに伸びた音声信号を忠実に再生することが可能になりました。
●UDRタンジェンシャル・エッヂ
UDR (UP/DOWN ROLL) タンジェンシャル・エッジとは、アップロールとダウンロールをタンジェンシャル面で結合した画期的なエッジ構造で、形状はFEM モーダル解析より、エッジの持つ機能が最適になるようになっています。スピーカーの動作に対して重要な機能を持つウーハーのエッジに採用されています。
●オプションで様々な環境への設置に対応
NF04R専用のスピーカーグリル SN04
●高精度樹脂成型フレームと強度の高いスチール・ パンチング・グリルを使用。
●内側には適所にクッション材を使用しガタつきなく装着が可能。
●ネジを使用することなく脱着が可能。
●中継現場やホールをはじめ、音響設備の用途で使用が可能。
壁取付ブラケット EB-6301
●スピーカー本体の角度調整や壁取り付けが可能に。
●厚さ3mmの堅牢な鉄板を使用。
●高精度樹脂成型フレームと強度の高いスチール・ パンチング・グリルを使用。
●内側には適所にクッション材を使用しガタつきなく装着が可能。
●ネジを使用することなく脱着が可能。
●中継現場やホールをはじめ、音響設備の用途で使用が可能。
●スピーカー本体の角度調整や壁取り付けが可能に。
●厚さ3mmの堅牢な鉄板を使用。
仕様
主な仕様
| スピーカー部 | |
|---|---|
| エンクロージャー方式 | 2ウェイ・バスレフ型 |
| 使用ユニット | 100mm HR形状ウーハー 19mmソフトドーム・ツィーター |
| 再生周波数帯域 | 57Hz〜36kHz |
| 内容積 | 2.8ℓ |
| アンプ部 | |
| 定格出力 | ウーハー : 30W、ツイーター : 20W |
| 入力端子 | XLR-3-31 タイプ (2 番HOT) ( バランス) |
| 定格入力レベル | -10dBV (TS フォーン) / +4dBu (XLR) GAIN SW 0dB |
| 入力インピ−ダンス | 20kΩ以上 |
| ボリューム | – ∞ ～ 0dB |
| LO FREQUENCY (80Hz) | 0 / -2 / -4 / -6dB |
| ツイーターレベル | 0 / -2dB |
| ゲイン | 0 / +10dB |
| 一般 | |
| 外形寸法 | (W)120 × (H)189 × (D)157mm ※突起物含まず |
| 質量 | 約3.1kg |
| 電源 （AC IN） | 100 V ～ 50/60 Hz |
| 消費電力 | 30W |
周波数特性図
※製品の改良・改変などにより変更される場合があります。
