Attenuator

R80B/R82B/R100T2

アッテネーター
R80B:¥3,520(税込)/1台
R82B:¥6,380(税込)/1台
R100T2:¥49,500(税込)/1台
R80B/R82B/R100T2

R80B/R82B/R100T2

R80B/R82B/R100T2

R80B

R80B/R82B/R100T2

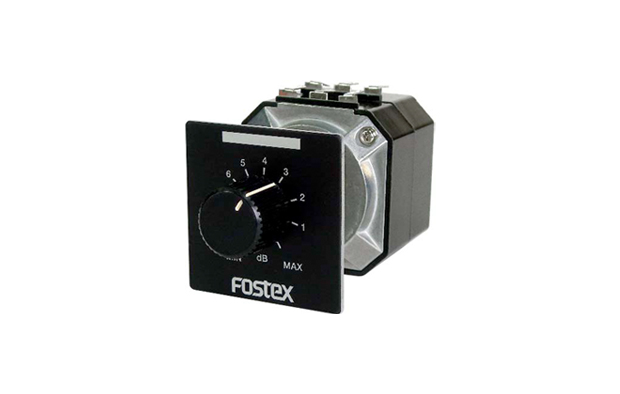

R82B

R80B/R82B/R100T2

R100T2

ツィーターやミッドレンジの音量バランスを適正にコントロールする高音質アッテネーター

本製品はスピーカー全体の音量を調整するボリュームとしてはご使用頂けません。
下記の「使用上の注意」をお読みください。

R80B:高耐入力アッテネーター
R82B:巻線2組連装の高耐入力アッテネーター
R100T2:トランス式アッテネーター

お知らせ

◎ R100T(旧機種)→ R100T2 主な変更点
・ロータリースイッチを変更。特殊銀合金の接点により、安定した接触抵抗を保つことで信頼性が更に向上しています。
・内部の入出力ターミナル部に低損失金メッキを使用しています。

・外形寸法は異なりますので、交換の際にはご注意ください。

仕様

R80B R82B R100T2
インピーダンス
減衰量 0~40dB以上 0~40dB以上 0~21dB(12dB)
入力 100W(Mus.) 200W(Mus.) 100W(Mus.)
シャフト有効長 30mm 30mm -
外形寸法 50W×50H×71Dmm 50W×50H×89Dmm 96W×96H×190Dmm
質量 0.1kg 0.14kg 1.17kg
バッフル穴寸法 - - 77W×79Hmm
付属品 ツマミ、目盛板、取付用ナット、ワッシャー ツマミ、目盛板、取付用ナット、ワッシャー フット×1、パッキン×1

使用上の注意

本製品はツィーター(高音域)やスコーカー(中音域)の音量を減衰させることでバランスを調整する製品であり、スピーカー全帯域の音量を一括で調整するボリュームとしてはご使用できません。コンデンサ、コイル等のネットワーク回路で低音域(※500Hz以下)をカットした信号でご使用ください。
フルレンジ(全周波数帯域)の信号を入力されますと発熱・発火の恐れがございますので、絶対にご使用にならないでください。
