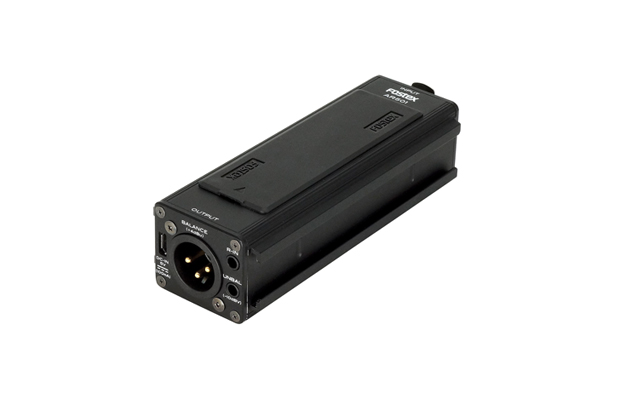

AR501マイクプリアンプ

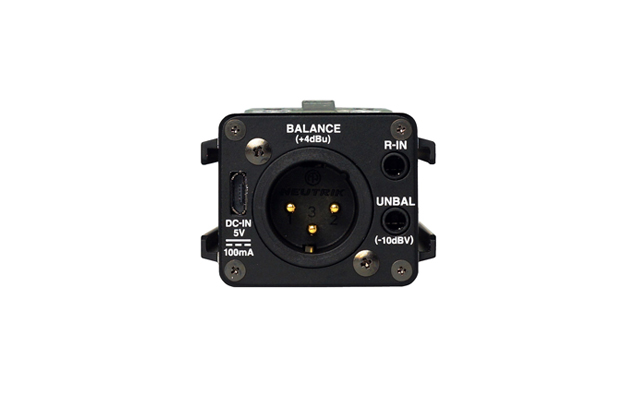

＜入力系＞ ●マイク入力-20/-30/-45/-60dBuの切替式マイク・ゲインを装備。※ライン入力の基準入力レベルは＋4dBu ●ファンタム48Vの電源供給対応。 ●80Hzまたは160Hz 、-6dB/oct.のハイパスフィルターを装備。 ●2台のAR501を連結しステレオとして使用する際に信号をカスケードするR-CH入力を装備。   ＜出力系＞ ●+4dBu基準のバランス出力（XLR）と-10dBVと-50dBV(ATT ON時）の切替が可能なアンバランス出力（ステレオミニ）を装備。 ※入力をLINE選択時にはバランス出力（XLR）からは出力されません。   ＜表示・操作系＞ ●マイクプリアンプ部のクリッピングレベルを示すPEAK LEDを装備。 ●POWER LEDは電池交換時期の警告表示なども兼用。   ＜電源＞ ●単三電池×1本（アルカリ・ニッケル水素）及び外部DC-IN（5V・Micro USB）の2電源方式を採用。※DC-IN優先で動作。 ●動作時間の目安（温度20度/湿度60%にて）ニッケル水素充電池：ダイナミックマイク：10時間以上/P48V：約4時間。 ●内部の動作電圧を下げる事で動作時間を延ばす事が可能な省電力モードを搭載。※ファンタム電源は24V供給になります。   ＜筐体＞ ●筐体にはアルミニウムの押出材を採用し、軽量且つ堅牢な構造を採用。 ●カメラシューマウント形状の各種カメラ用オプションが取付可能なデザイン。 ●底面にはカメラ用三脚と互換のネジ穴（1/4インチ）を装備。 ●付属の連結プレートを使用することで複数のAR501を連結可能。   ＜その他＞ ●DSLRのマイク入力やAR501同士のカスケード接続に使えるステレオミニOFCケーブル「ET-C0.2」が付属

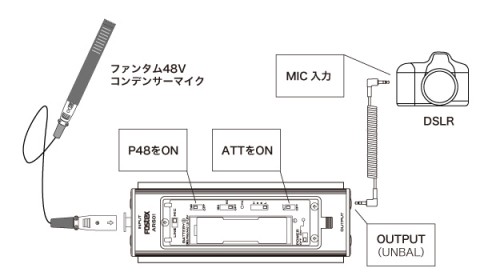

●ファンタム48Vの供給が必要なマイクを使用する際にはAR501のP48Vのスイッチを入れます。



●エレクトレット型のコンデンサーマイクなど、ファンタムでも24V以下で動作するマイクの場合には、AR501を省電力モードで動作させることで動作時間を延長させることも可能です。詳しくは取扱説明書を参照ください。



●内蔵電池で動作させる場合にはP48VのスイッチはOFFにしてください。

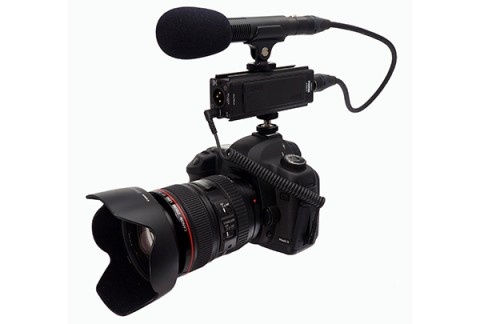

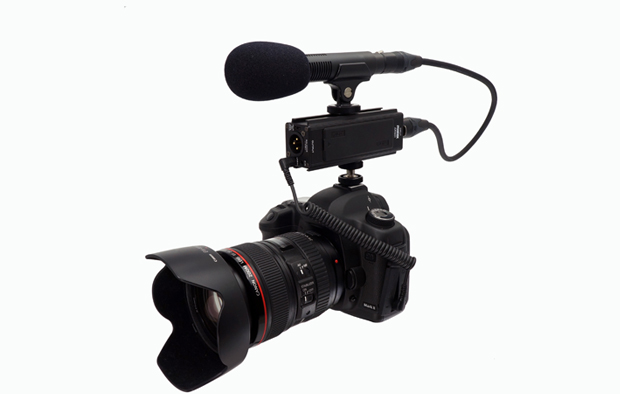

●DSLRのマイク入力に接続する場合にはAR501のATTをONにしてマイクレベル出力（-50dBV）にします。



●ゲインの設定は使用するマイクの感度や最大出力レベルに合わせて適時調整します。目安としては、集音環境で一番大きな音が鳴った際にPEAKインジケーター（LED）が一瞬光る程度になるように調整します。



●DSLRのマイク（音声）入力設定に自動音量調整がある場合には選択せずに、手動で音量を選ぶモードにし、適切な音量で受けられる様に設定してください。自動で音量が調整される設定を選ばれると、静かな環境ではノイズ成分も自動で音量が上げられてしまうため、主にサーと言うノイズが大きくなってしまう場合があります。

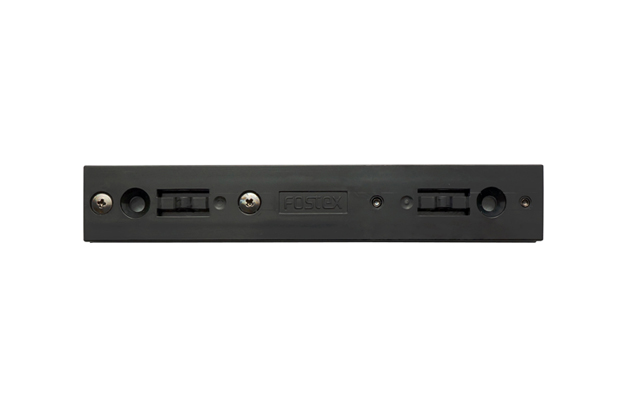

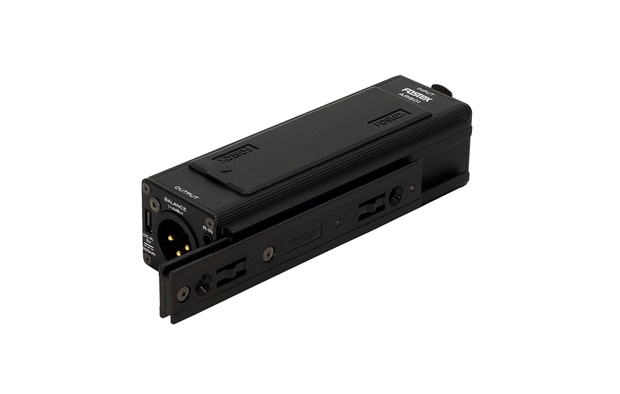

●付属の連結プレートを使用することでAR501を連結させることができます。

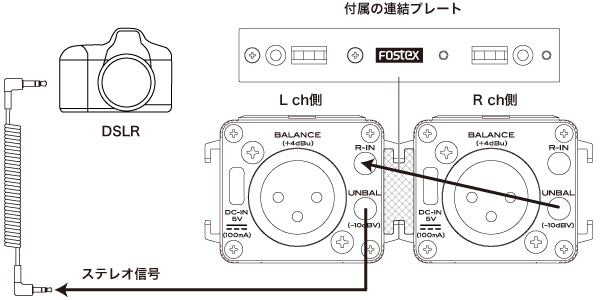

●図のようにカスケード接続することでDSLRにL/Rのステレオ信号を送ることができます。
