FM Series

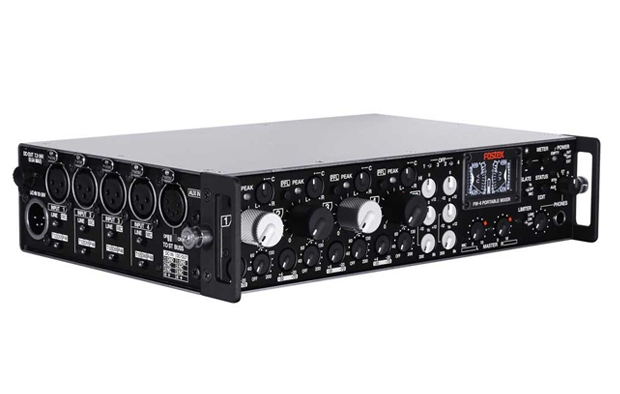

FM-4ポータブルミキサー
FM-4
生産終了
標準価格
¥400,000+消費税
特長
硬質アルミや耐性に優れたパーツを使用した軽量・堅牢な設計
●硬質アルミを使用した筐体やアルミ削り出しのフェーダーノブなど、軽量化をはかりつつ高い耐久性を実現。
●フェーダーには耐久性に優れたコンダクティブ・プラスチック導体と金属軸を採用。
●HI(10kHz)-MID(200Hz～8kHz)の2バンドEQを搭載。幅広い音質調整が可能。
●シームレスに可変するPANにより緻密な定位調整が可能。
●TRIM、HPF、MASTERフェーダーのノブはCHフェーダー操作時に邪魔にならないポップアップ方式を採用。
●ヘッドホン出力（50mW）はΦ6.35mmとΦ3.5mm（サイド）の2つの出力を搭載し、PFL及びセレクターにより自由度の高いモニターが可能。
●各チャンネルにPEAKインジケーターを搭載し、緑（+8dB）と赤（+17dB）の2段階でPEAK検出状態を表示。
●1kHzのスレートトーン及びスレートマイクを内蔵。

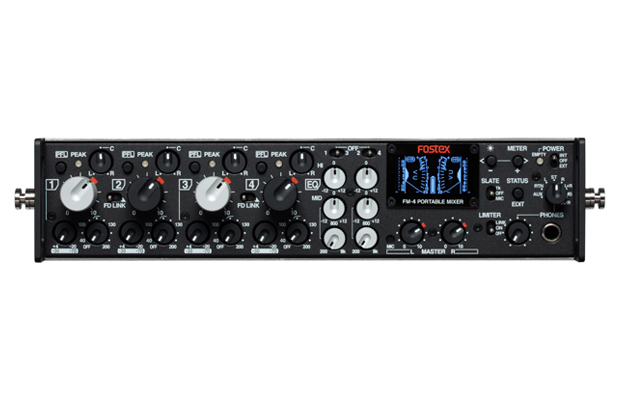

有機ELディスプレイによる視認性の高いレベルメーター
●視認性に優れた有機ELディスプレイのVU/PEAKメーターを搭載。STEREO/MONO/PFLの表示切換も可能。
●有機ELディスプレイには電池残量、CHの設定状態（MIC-LINEやファンタムのON/OFFなど）、リミッター値なども表示可能。
オリジナル設計のトランスを採用した高品位なヘッドアンプ
●オリジナル設計の高品位トランスを採用したマイク／ライン対応の4ch入力は優れたノイズ耐性を実現。
●マイク入力にはファンタム48VとT12Vを供給可能。
●マイクゲインは－30～－70dBu、ラインには-20～+4dBuを確保し、幅広い収録に対応可能。
●VTR・カメラ等からの音声を確認するためのモニター専用リターン入力を装備。
●AUX入力はモニター以外にもステレオバスにMixすることが可能で、カスケード接続にも対応。
トランス搭載のメイン出力に加え豊富な補助出力を搭載
●メイン出力にもオリジナル設計の高品位トランスを採用。
●メイン及びサブ出力（XLR-3P/電子バランス）はスイッチ切り替えによりchのダイレクト出力（POSTフェーダー）が可能。
●メイン及びサブ出力は+4/0/-10/-60dBuの基準出力レベルの切り替えが可能。
●補助出力にはTAPE OUT(-10dBV）、AUX OUT1-2（-10/-60dBV切替、ch選択可）を搭載。様々な環境にも柔軟に対応。
●サイドにもヘッドホン出力（Φ3.5mmのステレオフォーン）を搭載。フロントのヘッドホン端子と同時使用が可能。
※同時使用時には出力レベルが下がる場合があります。
●メインアウトにはL/Rリンク可能なリミッターを装備しスレッショルド（+6/+12）とレシオ（3:1/5:1）の設定が可能。
●内蔵電源は単三電池（アルカリ及びニッケル水素）8本を電池ケース（EX-BP2）に納めて使用。
●外部電源用のDC入力（XLR４ピン）を搭載し、外部バッテリーやオプションのACアダプター※が使用可能。
※専用ACアダプター AD-15C（税込標準価格￥：36,750）をご使用ください。
●外部のワイヤレス・レーバーなどに電源供給可能なDC-OUTを搭載。
仕様
主な仕様
| 入出力 ※ 0dBu=0.775Vrms、0dBV=1.0Vrms | |
|---|---|

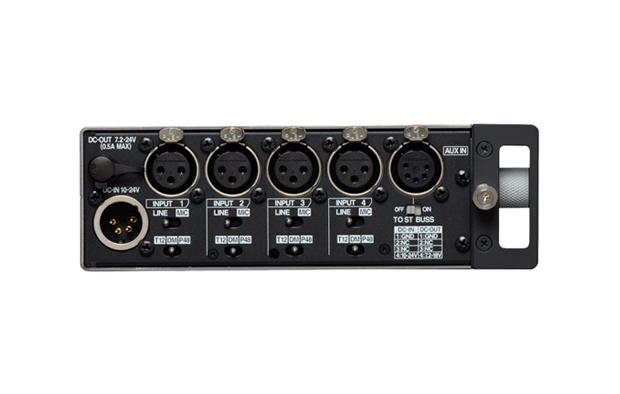

| アナログ入力 | |
| INPUT１〜4 | コネクタ：XLR−3−31（メス）タイプ／トランスバランス型 ※2番HOT |
| MIC | 基準入力レベル：-70dBu〜-30dBu |
| LINE | 基準入力レベル：-20dBu〜+4dBu |
| RTN IN | コネクタ：φ3.5mm ステレオミニジャック/アンバランス |
| AUX IN | コネクタ：XLR-5-51タイプ/電子バランス |
| アナログ出力 | |
| MAIN OUT(1-2ch）※括弧内はダイレクトアウト設定時のch | コネクタ：XLR-3-32タイプ/トランスバランス |
| SUB OUT（3-4ch）※括弧内はダイレクトアウト設定時のch | コネクタ：XLR-3-32タイプ/電子バランス |
| TEAP OUT | コネクタ：φ3.5mmステレオ・ミニジャック（アンバランス） |
| AUX OUT1-2 | コネクタ：φ3.5mmステレオ・ミニジャック（アンバランス） |
| PHONES | コネクタ：φ3.5mmステレオ・ミニフォーン、φ6.3mmステレオフォーン |
| その他 | |
| DC-IN | コネクタ：XLR-4-34タイプ |
| DC-OUT | コネクタ：HIROSE4ピン（適合プラグ：HIROSE HR10A-7P-4P） |
| 総合特性 | |
| 周波数特性 | LINE IN〜MAIN OUT：20〜20、000Hz ±1dB（基準レベル） |
| S/N比（AーWEIGHT） | LINE：80dB以上（INPUT GAIN:+4dBu） |
| 全高調波歪率 | LINE：0.1%以下 at 1kHz（INPUT GAIN:+4dBu） |
| ヘッドホン残留ノイズ | -72dBV以下 （A-WEIGHT） |
| クロストーク | -70dB以下 at 1kHz |
| 一般 | |
| 外形寸法 | 274(W)×57(H)×180(D) mm |
| 重量 | 約1.5kg （電池別） |
| 電源 | 内蔵電池：単三×8本（アルカリ/ニッケル水素）/定格電源範囲：DC7.2〜24V |
| 消費電力/動作時間 | 約4.0W |
| 付属品 | 取扱説明書、保証書 |
※本製品は欧州RoHS指令に対応しております。
