SL-M/IS Series

SL-M220ライン・セレクター

店舗の試聴環境づくりに最適。

アクティブスピーカー切替用ラインセレクター。
入力2系統／出力20系統、ボリューム調整機能などを搭載。

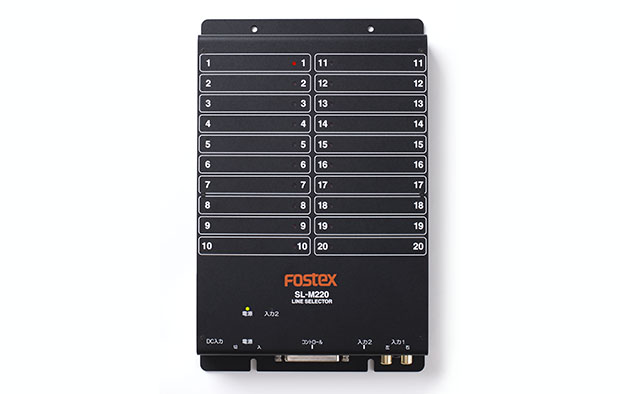

SL-M220
生産終了

標準価格

￥200,000+消費税

特長

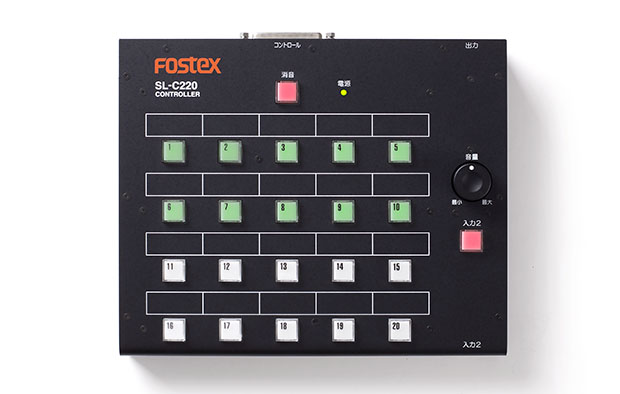

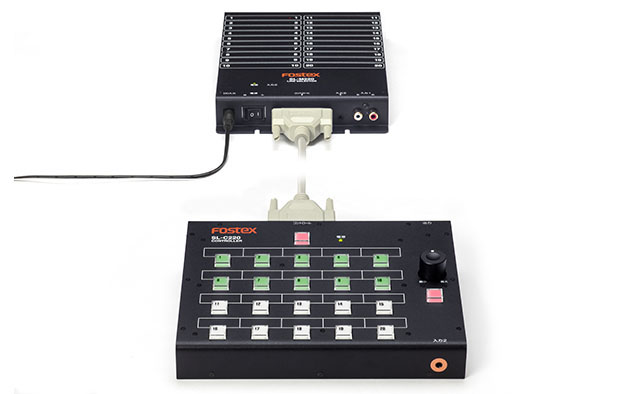

●店舗の商品設置スペースを考慮して本体とコントローラーを分けたセパレート構成。 ●20系統の出力を装備。最大40台（20ペア）のアクティブスピーカーを接続し、出力先の切替が可能。 ●電子ボリュームIC内蔵。ボリュームの劣化によるガリを防止し、すべての接続機器の音量調整が可能。 ●2系統の入力を装備。通常は、本体の入力1に備え付けのCDプレーヤーなどを接続して試聴を行い、携帯音楽プレーヤー などをコントローラー側に搭載した入力2に接続して切り替えて出力することが可能。 ●切替スイッチは高耐久性のプッシュスイッチを採用。2色LEDを使った自照式スイッチを採用することで、点灯色によってON/OFFの判別が一目で可能。 ●操作パネルのラベル貼付枠を設けることで、接続機器の型番をラベルに記入して貼付が可能。 ●信号切替には高性能リレーを使用し、信号劣化を抑制。 ●筺体には、壁などに固定するためのネジ穴を装備。 ●消音スイッチによるミュートが可能。 ●設定モードにより、接続されていない系統のスイッチの有効／無効の設定が可能。

ページトップに戻る

仕様

主な仕様

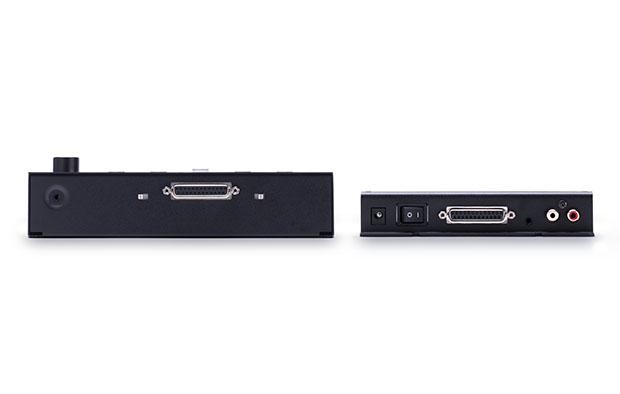

入出力：本体
入力1

コネクタ：RCAピンジャック

最大入力レベル：+6 dBV（２ Vrms）
入力2

コネクタ：Φ３.５ ｍｍステレオミニジャック

最大入力レベル：+6 dBV（2Vrms）
出力端子（1～20）

コネクタ：Φ３.５ ｍｍステレオミニジャック

最大出力レベル：+6 dBV（２ Vrms）
入出力：コントローラー
入力2

コネクタ：Φ３.５ ｍｍステレオミニジャック

最大入力レベル：+6 dBV（2Vrms）
[出力]端子*

コネクタ：Φ３.５ ｍｍステレオミニジャック

* コントローラーへの入力をスルー出力し、本体の[入力２]端子に接続する為の端子


一般
電源

DC12V（専用ACアダプター）
消費電力

最大１.５Ｗ
外形寸法

本体：159（幅）×30（高さ）×250（奥行き）ｍｍ（突起部含まず）

コントローラー：

210（幅）×45（高さ）×173（奥行き）ｍｍ（突起部含まず）
250（幅）×45（高さ）×173（奥行き）ｍｍ（固定金具装着時・突起部含まず）
質量

本体：１.０ kg（付属品含まず）
コントローラー：１.１ kg（付属品含まず）／１.２ kg（固定金具装着時・付属品含まず）
付属品

• ACアダプター×1
• D-SUB25ピンケーブル（3 m）×1
• ステレオミニケーブル（3 m）×1
• ステレオミニケーブル（0.5 m）×1
• 固定金具×2
• 固定金具取付用ねじ（M3、6 mm）×4
• 滑り止め用ゴム足×8
• 予備キートップ×5

ページトップに戻る

製品資料

各種製品資料をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。

取扱説明書

取扱説明書、製品仕様書、製品画像は、営利・非営利問わず無料でご使用いただけますが、著作権は弊社に帰属しています。
（使用に関しては許諾申請及び商品名などのクレジット表記は必要はありません）
販売、賃貸、賃与、再配布などの行為は禁止します。また、製品本体の販売の妨げになるような使用は禁止します。
